Flowmeter Limbah Magnos | Sewage Flowmeter
Spesifikasi Produk :
Spesifikasi | Detail |
Ukuran yang Tersedia | 2" (DN50) hingga 12" (DN300) |
Maksimal Kapasitas Aliran (Qmax) | 30 m3/h hingga 1200 m3/h (menyesuaikan ukuran pipa) |
Maksimal Suhu | 0.1°C - 50°C (Tersedia juga varian meteran air panas untuk rentang 0.1°C - 90°C) |
Maksimal Tekanan Air | ≤ 1.0 Mpa (Opsi 1.6 MPa tersedia berdasarkan permintaan) |
Tingkat Toleransi Kesalahan (Error Curve) | • Zona bawah (qmin hingga batas bawah qt): ±5% • Zona atas (qt hingga batas maksimal qs/qmax): +2% (+3% untuk meteran air panas) |
Deskripsi Produk

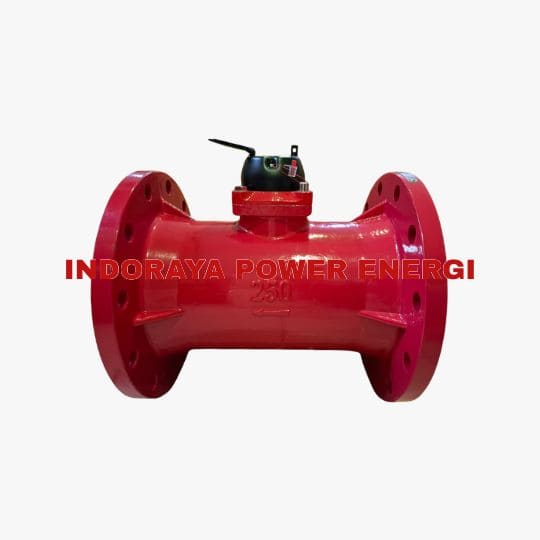

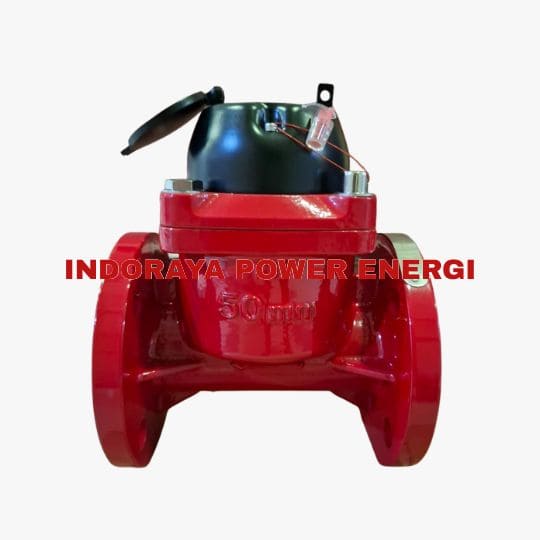

Water meter Limbah atau Sewage Flow Meter merek Magnos merupakan flowmeter mekanik pengukur aliran air limbah. Alat ini juga dapat digunakan untuk mengukur aliran air bersih pada sistem perpipaan. Flowmeter Sewage Magnos ini memakai body cast iron berlapis epoksi sehingga tahan korosi
Flowmeter ini digunakan untuk kebutuhan STP, IPAL, dan water treatment. Pengguna juga dapat mengaplikasikannya untuk raw water, sludge water, serta distribusi air berdebit besar.
Magnos memproduksi flowmeter ini dalam dua varian. Anda bisa memilih tipe air dingin (hingga 50°C) atau tipe air panas (hingga 90°C).
Flowmeter ini tersedia untuk berbagai ukuran:
Flowmeter Limbah Magnos Sewage Flow Meter 2 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 2,5 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 3 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 4 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 5 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 6 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 8 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 10 Inch.
Flowmeter Limbah Magnos Sewage Flow Meter 12 Inch.
Dimensi Magnos Sewage Flow Meter:
Keterangan | Simbol | 50 (2") | 65 (2½") | 80 (3") | 100 (4") | 125 (5") | 150 (6") | 200 (8") | 250 (10") | 300 (12") |
Height | H | 272 | 274 | 281 | 291 | 312 | 341 | 384 | 450 | 486 |
Length | L | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
Connecting Flange | ||||||||||
Outside Diameter | D1 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 445 |
Bolt Inner Diameter | D2 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
Weight kg | W | 12 | 15 | 16 | 18 | 22 | 32 | 40 | 68 | 90 |
Mechanical Data Magnos Sewage Flow Meter:
Keterangan | Satuan | 50 (2") | 65 (2½") | 80 (3") | 100 (4") | 125 (5") | 150 (6") | 200 (8") | 250 (10") | 300 (12") |
Max Flow QMax | m3/h | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 |
Continues Flow QN | m3/h | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
Transitional Flow QT | m3/h | 3 | 5 | 8 | 12 | 20 | 30 | 50 | 80 | 120 |
Minimal Flow Q Min | m3/h | 0.45 | 0.75 | 1.2 | 1.8 | 3 | 4.5 | 7.5 | 12 | 18 |
