Flowmeter Liqud Controls (LC) M-10-1 + LCR 600 + POD

Flowmeter Liquid Controls (LC) M-10-1 dengan Elektronik Register LCR 600 dan POD

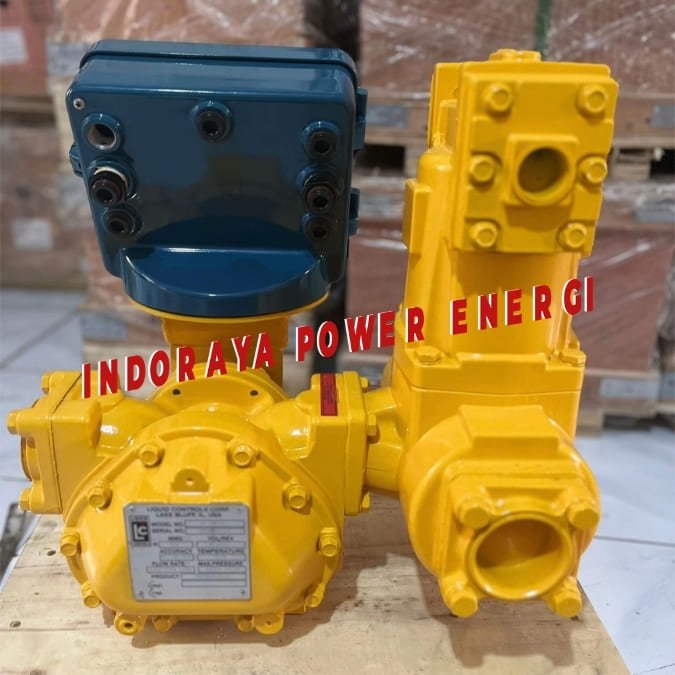

Flowmeter Liquid Controls (LC) M-10-1 adalah flowmeter positive displacement (PD) berukuran 2 inci. Flowmeter ini memiliki kapasitas pengukuran hingga 150 GPM (567 LPM). Unit ini memakai elektronik register, bukan mekanik register yang terdiri dari flowmeter M-10-1, Pulse Output Device (POD), dan elektronik register LectroCount LCR 600.

Pulse Output Device (POD):

• Mengubah putaran mekanik flowmeter menjadi pulsa elektronik. Jumlah pulsa sama dengan volume yang terukur. POD terpasang langsung pada front cover flowmeter, menggantikan register standar. POD memakai glandless drive, sehingga tidak ada seal dinamis yang bisa bocor. Semua bagian POD yang bersentuhan dengan cairan terbuat dari stainless steel 316 atau yang setara. POD bisa mengirim pulsa hingga jarak 1.524 meter (5.000 feet) dan bekerja pada aliran dua arah.

  Fungsi	Mengubah putaran meter menjadi pulsa elektronik
  Resolusi	100 pulsa per channel per putaran (belum diskala)
  Output	Square wave, single channel (A atau B) atau dual channel quadrature (A dan B)
  Timing pulsa	Nominal 50% on dan 50% off
  Tegangan	9 sampai 30 VDC (POD5: 5 VDC)
  Arus maks.	50 mA
  Arus output	Current sinking maks. 100 mA pada kondisi "ON"
  Opsi output	Open drain FET, maks. 30 VDC
  Jarak kirim pulsa	Hingga 1.524 m (5.000 feet)
  Arah aliran	Dua arah (bidirectional)
  Temperatur kerja	-40°F sampai 176°F (-40°C sampai 80°C)
  Kelembapan	0-100%, tanpa kondensasi
  Housing	Aluminium alloy ADC12, powder coat polyester
  Bagian basah	Stainless steel 316
  Static seal	Buna atau PTFE
  Proteksi	UL/CSA Type 4X, IP66
  Ketahanan	Shock 50 G selama 10 ms, getaran 1 G pada 10–150 Hz

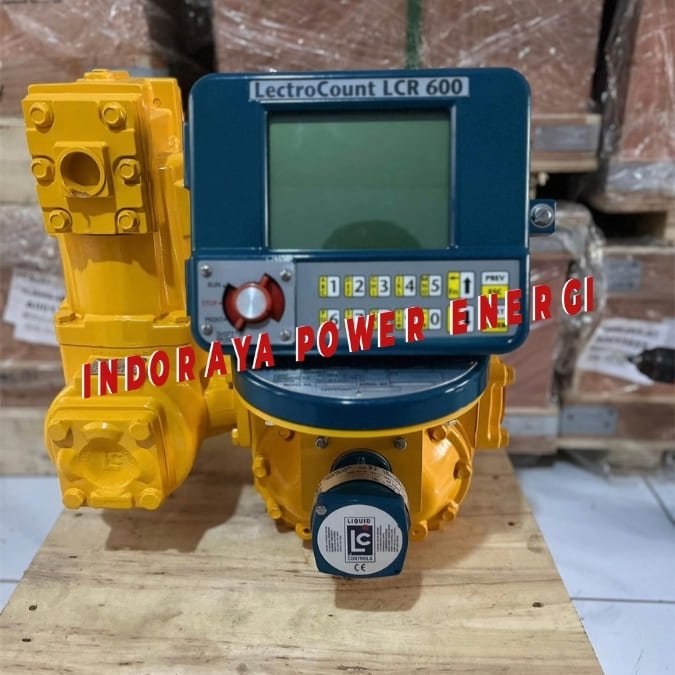

Register elektronik LCR 600

• Menerima pulsa dari POD, lalu menghitung dan menampilkan hasil pengukuran pada layar besar. LCR 600 juga dapat mengatur pompa, katup, dan perangkat penghenti aliran, serta menjalankan transaksi sesuai standar Weights & Measures.

  Tipe	Register elektronik berbasis mikroprosesor (LectroCount)
  Komunikasi	RS232/RS485
  Input Voltage	9 hingga 28 VDC, maks. 4,5 A (termasuk katup solenoid dan pemanas display)
  Pulse Output	5 hingga 28 V peak to peak, maks. 7500 Hz
  RTD Temperature Probe	Sensor platinum 4 kabel; resistansi 100 Ω pada 0 °C; 138,5 Ω pada 100 °C
  Solenoid 1 Output	10,2 hingga 27,2 VDC, maks. 1 A
  Solenoid 2 Output	10,2 hingga 27,2 VDC, maks. 1 A
  Solenoid 3 Output	10,2 hingga 27,2 VDC, maks. 1 A
  Optical Sensor	10 hingga 28 VDC, maks. 0,5 A
  Kalibrasi	Single-point dan multi-point
  Enclosure	NEMA 4X

Fitur LCR 600:

• Preset elektronik berdasarkan volume

• Kontrol katup elektronik

• Eliminasi udara atau uap secara elektronik

• Kompensasi suhu elektronik (ETVC)

• Kalibrasi satu titik (single-point) dan multi-titik

• Empat layar penyaluran, yang menampilkan volume dan flow rate

• Tampilan jumlah penyaluran dan totalizer

• Cetak tiket shift dan tiket diagnostik

• Pengaturan keamanan (security)

• No-flow timer

• Komunikasi RS232/RS485

• Dua auxiliary output

Aplikasi:

• Mobil tangki BBM dan truk pengiriman bahan bakar

• Depot, terminal, dan titik pengisian BBM

• Penyaluran solar, bensin, minyak tanah, fuel oil, avtur, dan ethylene glycol

• Pengisian per batch dengan preset volume elektronik

• Etc
