Flowmeter Nitto Seiko model RSA0025B0DDR40020AS3R 1 Inch DN25
Spesifikasi Produk :
Model | RSA0025B0DDR40020AS3R |
Size | 1 Inch DN25 |
Standar Koneksi | RF Flange ANSI class 300 |
Maks. Pressure | Maksimal 2.5 MPa |
Maks. Temperature Fluida | 200°C |
Rentang Viskositas Fluida | 0.5 hingga 500 mPa·s |
Tingkat Akurasi | ±0.2% |
Rentang Laju Aliran | 0.5 hingga 2.5 m3/h |
Transmisi Sinyal | Reed switch (contact) pulse |
Resolusi Output Sinyal | 1 Liter per pulse (1 L/p) |
Dimensi Pemasangan (Face-to-face) | 228 mm |
Deskripsi Produk

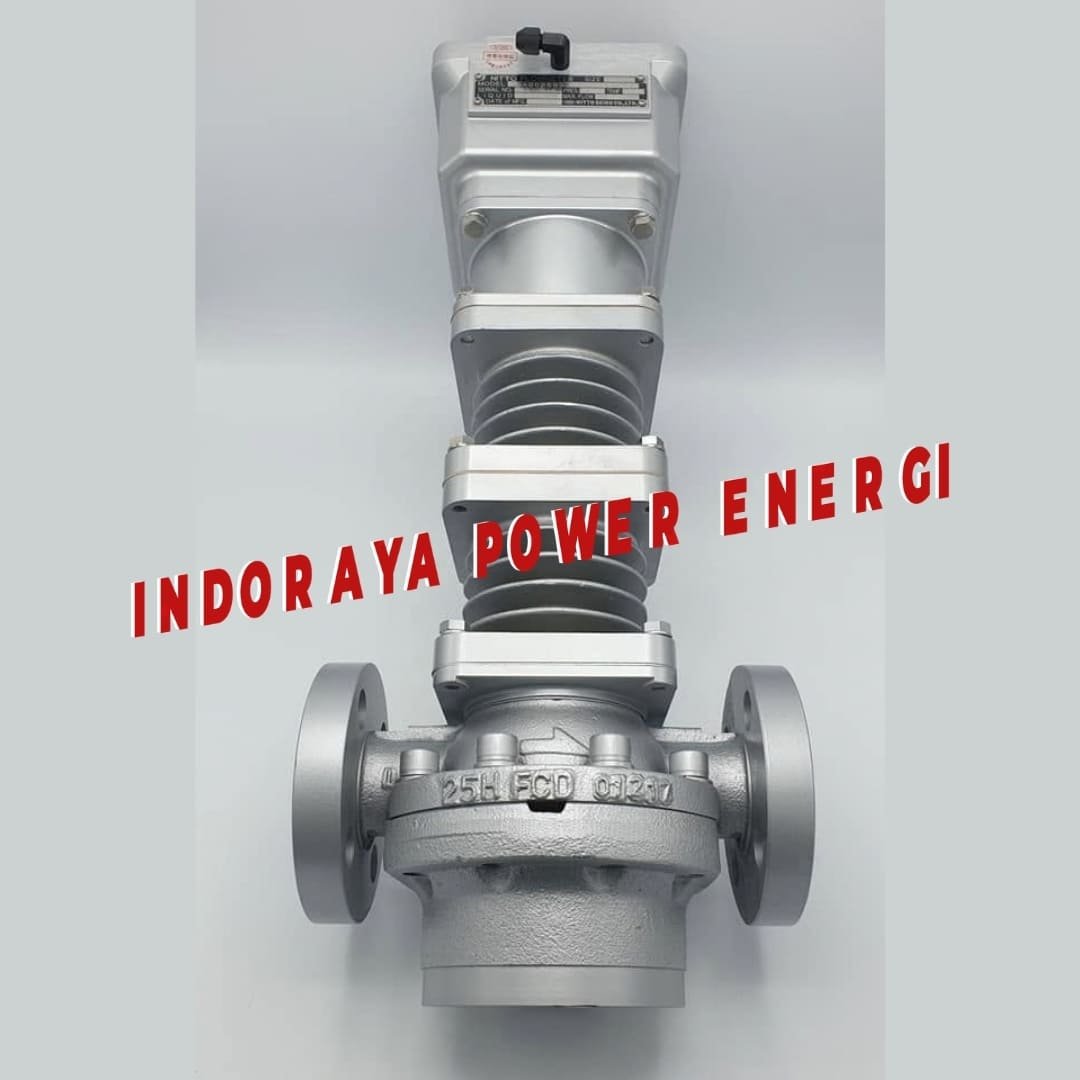

Nitto Seiko RSA0025B0DDR40020AS3R merupakan rotary flow meter ukuran 1 inch (25A) tipe pointer direct-reading. Flowmeter ini menggunakan material FCD450 dan memiliki akurasi pengukuran hingga ±0,2%.

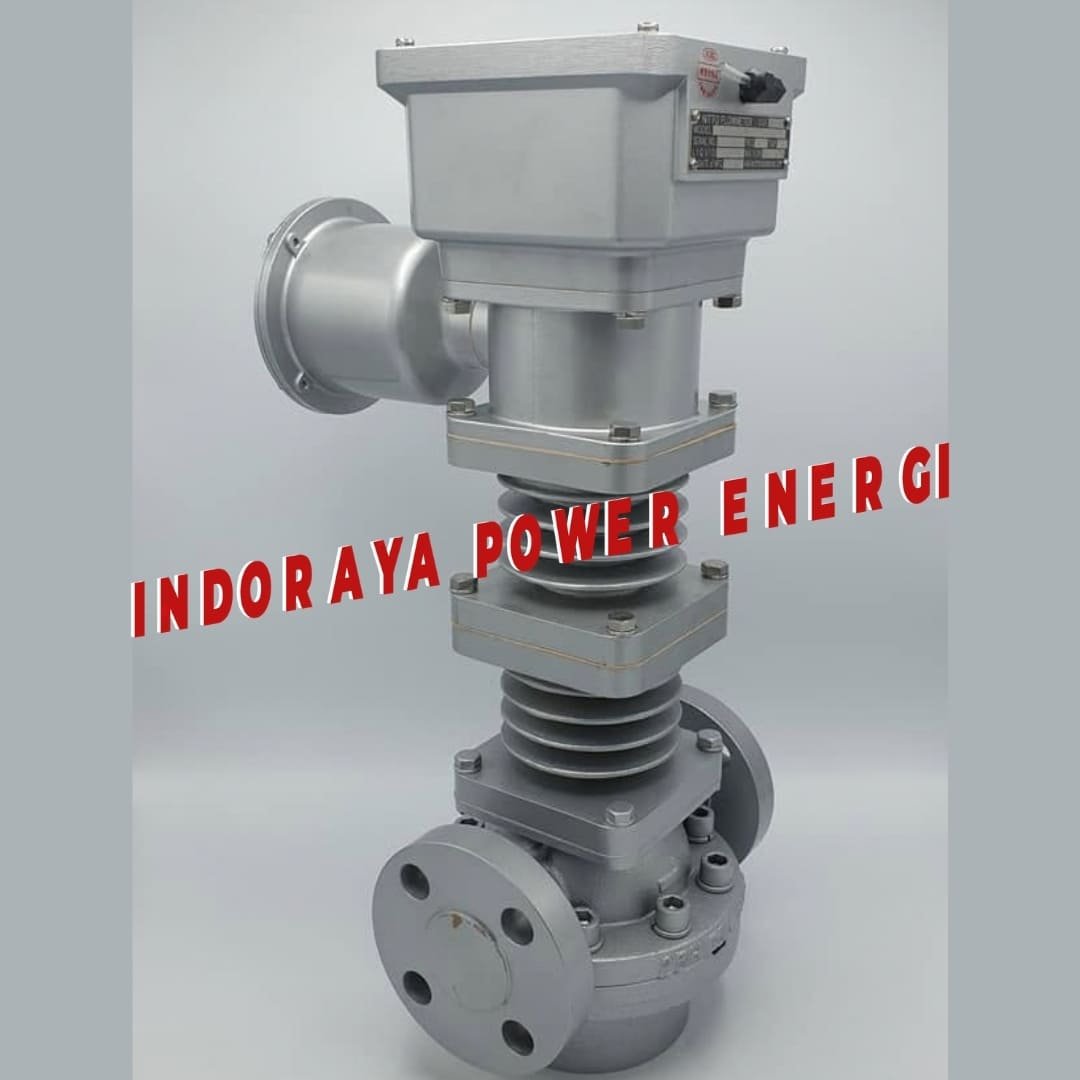

Flowmeter ini dapat bekerja pada suhu cairan hingga 200°C. Untuk membantu menjaga performanya pada suhu tinggi, model ini menggunakan sirip pendingin ganda. Selain itu, koneksi flange ANSI Class 300 mendukung tekanan maksimal hingga 2,5 MPa.
Model RSA0025B0DDR40020AS3R dapat mengukur berbagai jenis cairan. Contohnya meliputi bahan kimia, air panas, dan minyak bumi. Flowmeter ini juga menangani cairan dengan viskositas 0,5-500 mPa·s.
Selain pembacaan langsung melalui pointer, flowmeter ini menyediakan output Reed switch pulse 1 L/p. Output tersebut dapat pengguna hubungkan ke sistem indikator atau perangkat monitoring untuk membantu pemantauan volume aliran.
Untuk menjaga komponen internal tetap bekerja dengan baik, pengguna perlu memasang strainer pada jalur inlet. Strainer membantu menyaring kotoran atau partikel asing sebelum masuk ke dalam flowmeter.
Identifikasi Kode Model RSA0025B0DDR40020AS3R
Segmen Kode | Kode | Keterangan |
Model | RS | Rotary Flowmeter |
Counter symbol | A0 | Tipe Pointer and direct-reading. |
Nominal size symbol | 025 | Nominal 25A. |
Volume symbol | B0 | Volume small |
Material symbol | DD | Main body dan Measuring chamber terbuat dari FCD450, sementara Rotor terbuat dari PPS, GC, atau AC. |
Type of generator | R4 | Dilengkapi penghasil sinyal Reed switch (contact) pulse dengan output 1 L/p. |
Supplementary specs | 002 | Dilengkapi Double-stage radiating fins (sirip pendingin ganda) untuk menangani suhu cairan di atas 180°C. |
Flange standard | 0AS3 | Menggunakan standar koneksi ANSI class300 |
Flange shape | R | Menggunakan bentuk koneksi RF flange. |
