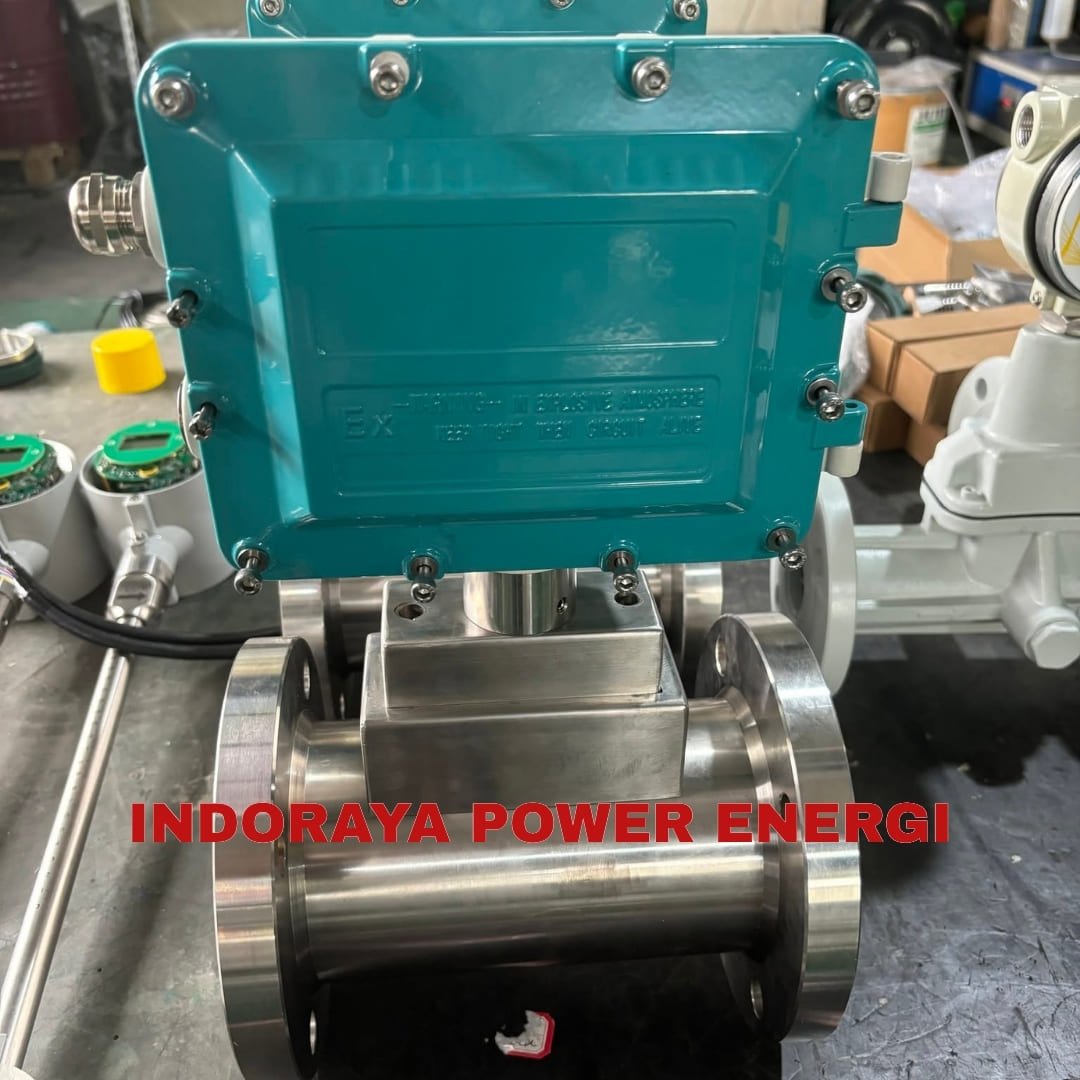

Gas Turbine Flowmeter RS485 DN80 3 Inch merek MAGNOS

Gas turbine flow meter merek MAGNOS mengukur laju aliran gas alam (CNG), LPG (liquefied petroleum gas), dan jenis gas lainnya. Flowmeter ini menggunakan prinsip kerja turbin dengan sistem rectifier (pelurus aliran) dan struktur dust-proof untuk menjaga stabilitas pembacaan pada tekanan rendah maupun tinggi.

Produk ini memiliki ukuran nominal DN80 atau 3 inch, koneksi flange, body flange Stainless Steel 304, tekanan nominal 1.6 MPa. Flow meter menyediakan output 4-20mA dan RS485 untuk pengiriman data pengukuran ke sistem monitoring atau kontrol yang kompatibel. Unit menggunakan external power 24 V dan baterai lithium 3.6 V sebagai sumber daya. Gas Turbine Flow Meter MAGNOS memiliki akurasi standar 1.5%, dan repeatability lebih baik dari 0.2%.

Fungsi dan aplikasi

Gas turbine flow meter MAGNOS berfungsi untuk mengukur volume dan laju aliran gas yang digunakan pada:

• Custody transfer (serah terima gas antar pihak/perusahaan)

• Gas metering dan gas pressure regulating station

• Jaringan pipa transmisi dan distribusi gas

• City gas distribution

• Industri minyak dan gas (oil & gas)

• Industri kimia dan petrokimia

• Boiler industri

• Pembangkit listrik (power plant)

PERSYARATAN INSTALASI

1. Posisi pipa: Pasang flow meter pada pipa horizontal. Diameter dalam flow meter harus sama dengan diameter dalam pipa, dan sumbu (axis) flow meter harus sejajar/konsentris dengan sumbu pipa.

2. Lokasi pemasangan: Instalasi indoor direkomendasikan. Jika dipasang outdoor, berikan pelindung dari paparan sinar matahari langsung dan air hujan.

3. Valve dan bypass: Pasang shut-off valve pada sisi upstream dan downstream flow meter, serta sediakan jalur bypass. Tujuannya agar sistem tetap dapat beroperasi normal saat flow meter menjalani perawatan (maintenance).

4. Flow control valve: Pasang flow control valve di sisi downstream flow meter. Pastikan valve upstream dalam kondisi terbuka penuh (fully open) saat flow meter digunakan.
