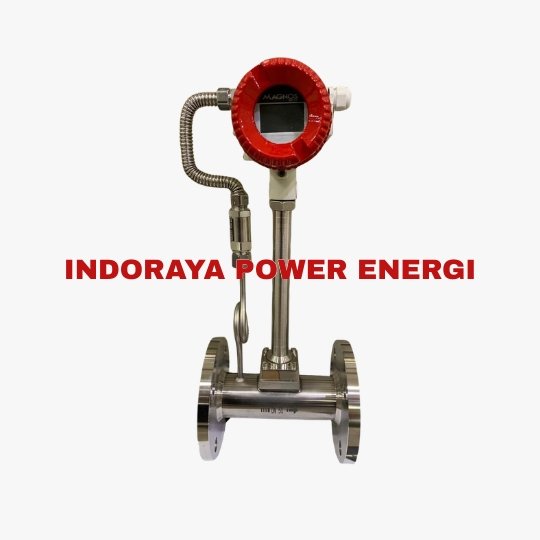

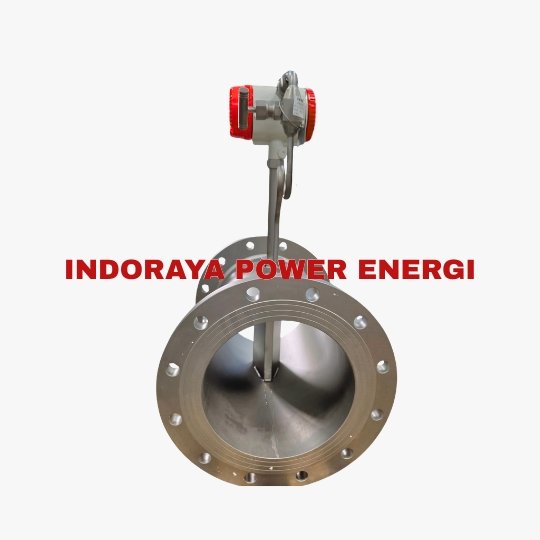

Vortex Flowmeter Magnos

Vortex Flowmeter Magnos

Spesifikasi Produk :

Measured Medium

Liquid, Gas, Steam

Medium Temperature

-40- +250°C ( Optional 40- +350°C )

Nominal Pressure

1.6MPa, ( Optional : 2.5MPa, 4.0MPa )

Flow Range

  • Liquid : 0.4-7.0m/s;

  • Gas : 4.0-60.0m/s;

  • Steam : 5.0-70.0m/s

Specifications

DN15-DN300 (flange type)

DN 80-DN 2000 ( Optional : insertion type )

Material

SS 304 (standard) | SS 316 (Opsi)

Power Supply

24 VDC

Signal Output

4-20mA, Pulse

Communication

RS 485 Modbus or Hart ( optional )

Protection Grade

IP 65

Pressure & Temprature compensation

Yes

Minta Penawaran Unduh Katalog

Deskripsi Produk

Vortex flowmeter MAGNOS atau steam flowmeter merek MAGNOS. Flowmeter vortex ini bekerja dengan prinsip vortex shedding. Alat ini mengukur laju aliran steam, gas, dan cairan pada berbagai kebutuhan industri. Saat fluida melewati bluff body, alat ini membaca frekuensi vortex yang terbentuk, lalu mengubahnya menjadi nilai flow rate. Body alat ini menggunakan bahan stainless steel SS316, sehingga alat menjadi kuat dan cocok untuk penggunaan industri. Banyak sektor industri memakai produk ini pada sistem boiler. Industri kimia dan petrokimia menggunakan vortex flowmeter ini. Begitu juga pada sistem pembangkit listrik dan penyediaan panas yang melibatkan berbagai jenis fluida, seperti uap jenuh, uap superpanas, udara terkompresi, nitrogen, gas cair, gas buang, karbon dioksida, air yang sudah dihilangkan mineralnya, pelarut, minyak transfer panas, air umpan boiler, dan kondensat.

Vortex Flowmeter Magnos Tersedia mulai dari ukuran 1/2 Inch hingga 24 Inch

  • Vortex Flowmeter Magnos 1/2 Inch

  • Vortex Flowmeter Magnos 3/4 Inch

  • Vortex Flowmeter Magnos 1 Inch

  • Vortex Flowmeter Magnos 1 1/4 Inch

  • Vortex Flowmeter Magnos 1 1/2 Inch

  • Vortex Flowmeter Magnos 2 Inch

  • Vortex Flowmeter Magnos 2 1/2 Inch

  • Vortex Flowmeter Magnos 3 Inch

  • Vortex Flowmeter Magnos 4 Inch

  • Vortex Flowmeter Magnos 5 Inch

  • Vortex Flowmeter Magnos 6 Inch

  • Vortex Flowmeter Magnos 8 Inch

  • Vortex Flowmeter Magnos 10 Inch

  • Vortex Flowmeter Magnos 12 Inch

  • Vortex Flowmeter Magnos 16 Inch

  • Vortex Flowmeter Magnos 20 Inch

  • Vortex Flowmeter Magnos 24 Inch

Datasheet & Technical specifications Vortex Flowmeter Magnos:

Nominal DIN (mm)

Liquid (m³/h) - Standard Range

Liquid (m³/h) - Extended Range

Air (m³/h) - Standard Range

Air (m³/h) - Extended Range

15

0.8-6

0.5-8

6-40

5-50

20

1-8

0.5-12

8-50

6-60

25

1.5-12

0.8-16

10-80

8-120

32

2-20

1.5-25

15-150

10-200

40

2.5-30

2-40

25-200

20-300

50

3-50

2.5-60

30-300

25-500

65

5-80

4-100

50-500

40-800

80

8-120

6-160

80-800

60-1200

100

12-200

8-250

120-1200

100-2000

125

20-300

12-400

160-1600

150-3000

150

30-400

18-600

250-2500

200-4000

200

50-800

30-1200

400-4000

350-8000

250

80-1200

40-1600

600-6000

500-12000

300

100-1600

60-2500

1000-10000

600-16000

400

200-3000

120-5000

1600-16000

1000-25000

500

300-5000

200-8000

2500-25000

1600-40000

600

500-8000

300-10000

4000-40000

2500-60000
